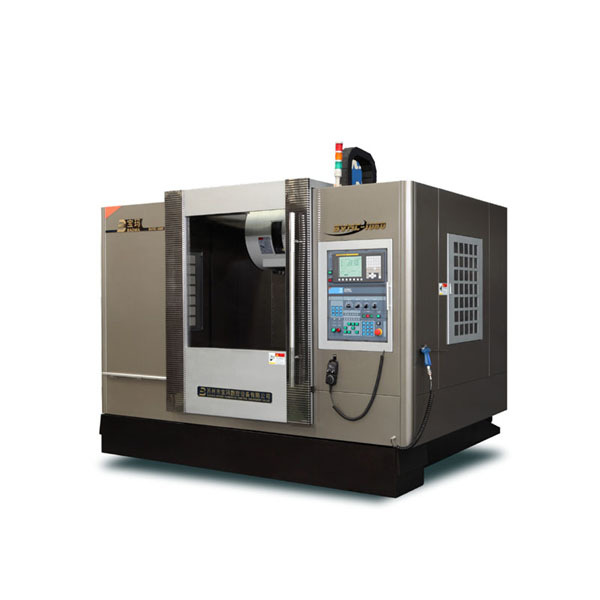

立式加工 BVMC1060
VMC系列立式加工机床是我公司与德国设计公司合作开发的一系列机型，它采用国外头等的机床设计理念、注重应用高科技分析，使用 ， 头等、 信赖的功能配件，打造出一款完善的加工机床。无论是精密零件加工或者一般模具加工，宝玛新一代BVMC系列立式加工，将为您提供无懈可击的优异性能，满足您效率、高精度、高信赖的加工要求。

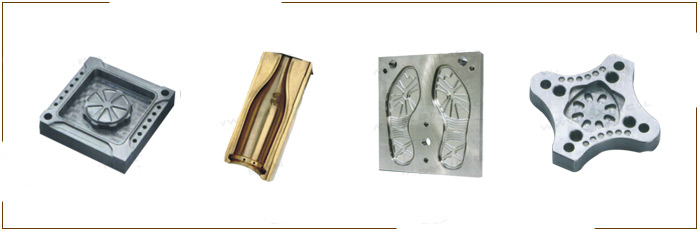

适用于：汽车零部件加工、模具等行业。
项目 | 参数 | ||
参数规格 | 行程/空间 | X/Y/Z轴行程（mm） | 1000/600/600 |
工作台上面到主轴端面的距离（mm） | 120-720 | ||
立柱前面到主轴的距离（mm） | 670 | ||
精度 | 定位精度（mm） | ±0.005 | |
重复定位精度（mm） | ±0.003 | ||
工作台 | 工作台面积（mm） | 1200*620 | |
工作台 承重（kg） | 1000 | ||
T型槽形状（mm） | 18T*P130*5 | ||
进给速度 | 快速进给速度（X/Y/Z）（mm/min） | 24000 | |
切削进给速度（X/Y/Z）（mm/min） | 12000 | ||
动力源 | 电源（KVA） | 25 | |
空气源（MPa/L/min） | 0.6/200 | ||

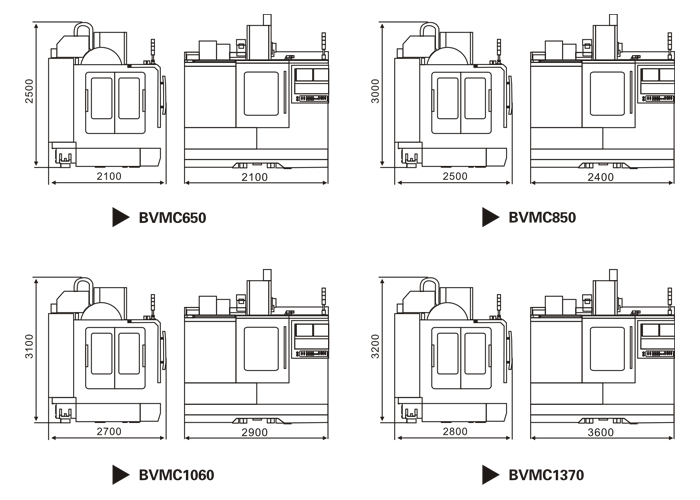

机床外形尺寸及重量 | 机床高度（mm） | 3100 | |
占地面积（mm） | 2900*2700 | ||
机床净重（kg） | 8500 | ||
刀柄形式 | BT40（BT50可选） | ||
配置情况 | 驱动功率 （X、Y、Z）（kw） | 2.5，2.5，2.5（发那科系统） 2.0，2.0，12.0（三菱系统） | 可选 |
主轴 | 主轴转数（rpm） | 8000/10000/12000 | |
主轴锥孔 | 锥度号No.40（锥度号No.40可选） | ||
自动换刀装置容量（pcs） | 20/24（斗笠或圆盘式） | 可选 | |
主轴电机功率AC（连续/30分）（kw） | 11/15（发那科系统） 7.5/11（三菱系统） | 可选 | |
电气箱热交换器 | 标配 | ||
自动润滑系统 | 标配 | ||
组合压板、平口钳 | 标配 | ||
主轴油冷机 | 选配 | ||
自动排屑器 | 选配 | ||
第四轴 | 选配 | ||
对刀仪 | 选配 | ||
1.CPU及控制轴数
● 1.1CPU位数:64位
● 1.2 控制轴数(NC+SP+PLC+外围轴_):11
● 1.3 主轴数:2
● 1.4 NC 轴数6
● 1.5同动轴数:4
2.记忆补正容量关联
● 2.1标准加工程序记忆容量/程序个数:600米/400个程序
● 2.3共通变量组数 :600组
● 2.4工具补正组数 :标准400组
● 2.5工件坐标扩张组数:54组
3. 加工速度及精度支持方法
● 3.1高速加工模式III:G05P3(16.8m above)
● 3.2高精度控制1:G61.1(8.4m/min)
● 3.3高速高精度加工模式I(G5.1Q1):G5.1Q1(16.8m/min)
● 3.4高速高精度加工模式II(G5P10000):G5P10000(33m/min)
4. 特殊编辑编辑方式
● 4.1缓冲区修正(记忆/MDI/Computer Link B)
● 4.2缓冲区修正(HPS)
● 4.3整页编辑/整句编辑
5. 显示器实时计算机联机
● 5.1显示器:9CRT(琥珀色)
● 5.2显示器-选择规格:8.4”彩色TFT-LCD
● 5.3 IC卡高速程序服务器+以太网络(简称HPS):HR831+HR832+IC card
● 5.4计算机联机B( 预读容量为32KB,约500个单位次):32KB/500B,传输率38400bps
● 5.5以太网络(10/100Mbps)HR831+HR832:
6. 语言及图形
● 6.1语言支持种类(日英德法义西中葡韩匈瑞荷):13国(含简体中文)
● 6.2 PLC程序写保护保护:
● 6.3图形仿真:
● 6.4图形刀具路径检查:
● 6.5图形比例缩放时,点保留:
7. 操作及程序支持机能
● 7.1工件点位置量测:B3A版
● 7.2工件坐标补正值计测自动输入机能:
● 7.3程序再启动:
● 7.4坐标显示值切换(程序值/手动插入量/次指令):
● 7.5核对停止:
● 7.6圆切削:
● 7.7工具位置补正:
● 7.8程序坐标回转:
● 7.9啄式同期攻牙/深孔攻牙(可以退到R点)
● 7.a比例缩放(G50/G51):B3A版
● 7.b参数镜像:
● 7.c外部镜像:
● 7.d程序镜像:
● 7.e特殊固定循环程序特殊固定循环程序(G34/35/36/37.1)
8. 补间机能
● 8.1极坐标指令(G15/16)
● 8.2圆筒补间(G07.1)
● 8.3螺旋补间(G17~19+G02/G03)
9. 维护机能及其它
● 9.1参数备分机能:
● 9.2波形显示机能:
● 9.3简易程序对话机能:Magicpro-NAVI MILL
● 9.4 APLC(客户导向开放画面)机能:APLC
● 9.5 PC个人计算机版之对话程序机能:PRO-CAM/M
● 9.6 MEL Link(1对5之DNC S/W软件):软件):MEL Link
● 9.7 M60S系列之操作，程序，异警/参数电子书:
服务承诺
◆ 免费负责调试;
◆ 产品实行三包服务一年，机床终身维修;
◆ 备件长期有偿优惠供应;
◆ 客户可派2-3名人员到公司进行免费操作培训及简单的维修培训，公司提供午餐一顿，差旅费自理;
◆ 售后服务:
设备出现故障后，用户可以来电联系解决，若无法通过电话解决，公司在有服务点的地区24小时内到达现场，在无服务点的地区72小时内到达现场，为客户排除故障;三包期内，除人为因素损坏外，公司提供免费提供维修服务，易损件、耗材费用由客户承担,一年后的服务需收取维修费、零件费及路费;
培训事项
◆ 公司配有教员、专用场地及设备，专门为客户编制的培训计划;
◆ 培训时间为5-10天(操作过所购类型机床者为佳)，由卖方提供免费培训;
◆ 培训地点：在卖方培训部、车间现场进行;
◆ 培训人数：由2-3名;
◆ 培训内容为：
1，掌握软件的使用;
2，机床的基本操作及注意事项;
3，机床的基本维护;
4，每阶段均设有考核;
